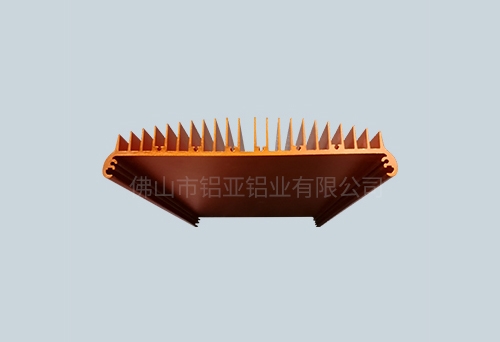

铝合金因质轻美观、良好的导热性和易加工成复杂的形状，被广泛地用于散热器材上。铝合金散热器材主要有三种类型：扁宽形，梳子形或鱼刺形；圆形或椭圆圆形外面散热片呈放射状；树枝形。

它们的共同特点是：散热片之间距离短，相邻两散热片之间形成一个槽形，其深宽比很大；壁厚差大，一般散热片薄，而其根部的底板厚度大。因此给散热型材的模具设计、制造和生产带来很大的难度。散热器铝型材有一部分尺寸较小、形状对称的产品比较容易生产，大部分散热器型材扁宽形，外形尺寸较大，有的不对称，散热片之间的槽形深宽比很大，其生产难度较大。需要从铸锭、模具、挤压工艺几方面配合，才能顺利生产出散热器型材。

散热器型材生产的关键是挤压模具的一次试模，有条件的话，可以先在电脑上做模拟试验，看模具设计的工作带是否合理，然后在挤压机上试模。一次试模十分重要，操作手要让主柱塞前进上压时在低于8MPa的低压力下慢速前进，有人用电筒光线照看模具出口处，等挤压模具的每一个散热片都均匀挤压模孔后，才能逐渐加压加速进行挤压。试模成功后继续挤压时，应注意控制好挤压速度，做到平稳操作。生产散热器型材时应注意模具的加热温度，要使模具温度与铸锭温度相近。若温差太大，由于上压时挤压速度慢，会使金属温度下降，易产生堵模或流速不均匀的现象。

散热器型材的模具都是许多细长的齿，要承受很大的挤压力，每个齿都要有很高的强度和韧性，如果彼此之间的性能有很大的差异，就容易使强度或韧性差的那些齿产生断裂。因此模具钢材的质量必须可靠。散热器型材要能顺利挤压成功，关键是模具的设计要合理，制造要准确。一般尽量避免铸锭直接挤压到模具工作带上对于设计比较成熟的断面，用嵌镶合金钢模具也是一个较好的方法，因为合金钢模具有较好的刚性和耐磨性，不易产生变形，有利于散热器型材的成形。
